Šikovný prístroj pre testovanie káblov zo slovenskej produkcie ...

Technici a pracovníci firiem, ktorí inštalujú kábelové rozvody pre telekomunikácie a infosiete pri svojej práci častokrát potrebujú vo viacpárovom kábli vyhľadať práve ten správny pár. Ponúkam Vám malý zrovnávací test zahraničného a domáceho výrobku - TSK-Test Set Kit Leviton a Indukčná meracia súprava TS1.

Písmo: A- | A+
Diskusia  (2)

Prvé spomínané zariadenie pod označením 49562-TSK TEST SET KIT vyrába a distribuuje americká spoločnosť Leviton Mfg. Company Inc. Zariadenie sa skladá z dvoch častí - generátor a indukčná sonda. Upúta prepracovanosťou detailov, robustnými koženými brašňami, ale aj pomerne vysokou cenou - 176 USD. Bližšie info nájdete na stránkach http://www.leviton-lin.com/catalog/BuildPage.aspx?BuildPageID=555 a http://www.leviton-lin.com/catalog/ProductDetail.aspx?PartNumber=49562-TSK&langID=1

Obrázok blogu

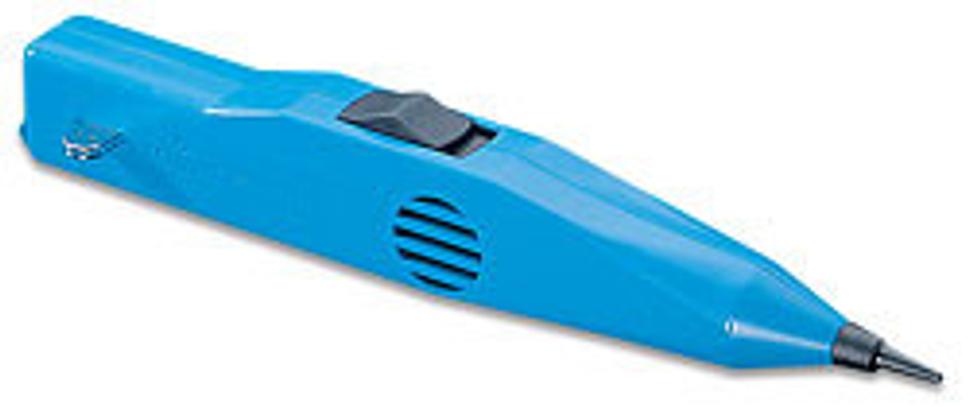

Obr.1 Meracia súprava TSK TEST SET KIT od spoločnosti Leviton

SkryťVypnúť reklamu
SkryťVypnúť reklamu
SkryťVypnúť reklamu
Článok pokračuje pod video reklamou
SkryťVypnúť reklamu
Článok pokračuje pod video reklamou

Generátor, napájaný z batérie sa pripojí na jednu stranu meraného viacpárového kábla na testovaný pár do ktorého vysiela elektrický dvojtón. Na druhej strane kábla za pomoci indukčnej sondy sa vyhľadá pár, na ktorý je pripojený generátor - priblížením indukčnej sondy sa sníma akustický dvojtón, ktorý zväčšuje svoju intenzitu so zmenšovaním vzdialenosti od meraného páru vodičov.

Adekvátne riešenie na slovenskom trhu s názvom Indukčná meracia súprava TS1 vyrába a distribuuje spoločnosť Victor Business Data, spol. s r.o. ( viď webovská stránka http://www.vbd.sk/ts1 a http://www.vbd.sk/ts1_photos.htm ). Pozostáva taktiež z dvoch častí - generátora dvojtónu a meracej indukčnej sondy. Generátor TS1 je naviac vybavený prepínačom na meranie skratu meraných vodičov a LED dioda indikuje prítomnosť cudzích napätí v meranom kábli.

SkryťVypnúť reklamu
Indukčná meracia súprava TS1
Indukčná meracia súprava TS1

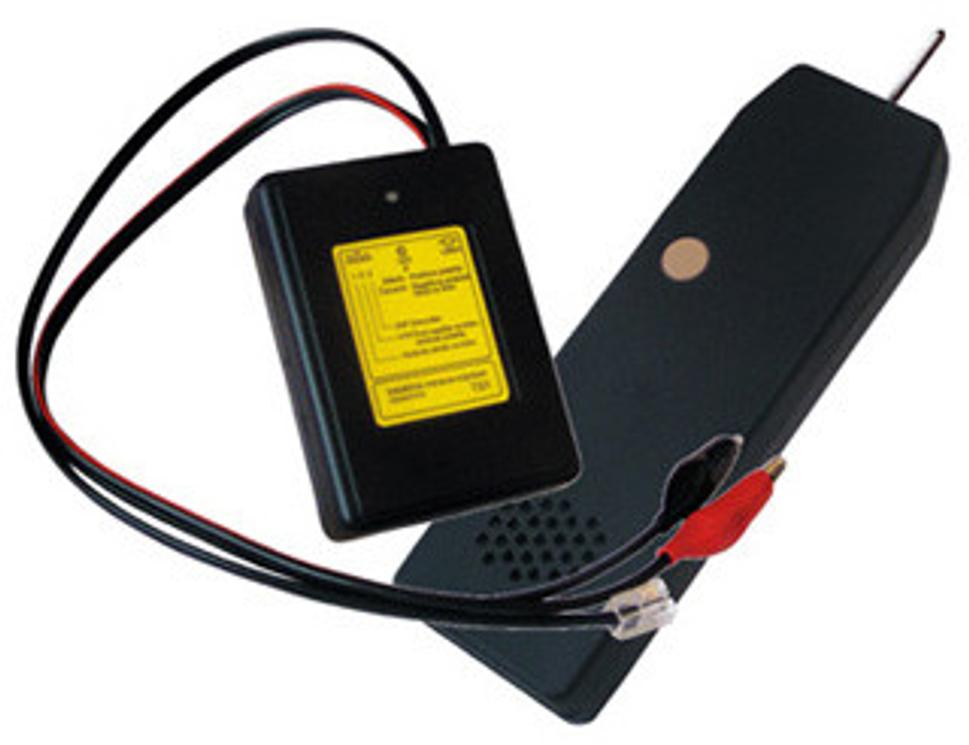

Obr.2 Indukčná meracia súprava TS1

Pri zrovnávacom teste oboch výrobkov v laboratóriu, ako aj v exteriéri - meranie kábla o dĺžke 1 km, obe zariadenia vykazovali temer zhodné technické parametre - intenzitu signálu generátora a citlivosť indukčnej sondy, a teda schopnosť rýchlo vyhľadať meraný pár vodičov. Zariadenie spoločnosti Leviton malo o niečo vyššiu citlivosť, ktorá však v niektorých prípadoch snímala cudzie napätia z vodičov rozvodov 230V ( 50 Hz ), alebo signály zo štruktúrovanej kabeláže, nedá sa však hovoriť o závade. Zariadenie TS1 slovenského výrobcu tieto rušivé napätia nesníma s tak veľkou intenzitou.

SkryťVypnúť reklamu

Cena:

Výrobok spoločnosti Leviton sa predáva za už spomínanú cenu 176 USD (približne 5.450,- Sk). Výrazne nižšia je však cena slovenského výrobku TS1 - predáva sa za cenu 2.400,- Sk bez DPH.

Záver:

Z praktického pohľadu sú obe zariadenia ekvivalentné a rovnako vhodné pre použitie v praxi. Citlivosť oboch zariadení je postačujúca aj na testovanie dlhých káblov - cca do 4 km. Zariadenie TS1 má naviac prídavnú funkciu testovanie vodičov na skrat a na prítomnosť cudzieho napätia. Súprava Leviton má prepracované kožené púzdra s možnosťou upevnenia na opasok. Slovenský výrobca takéto brašne zatiaľ neponúka.
