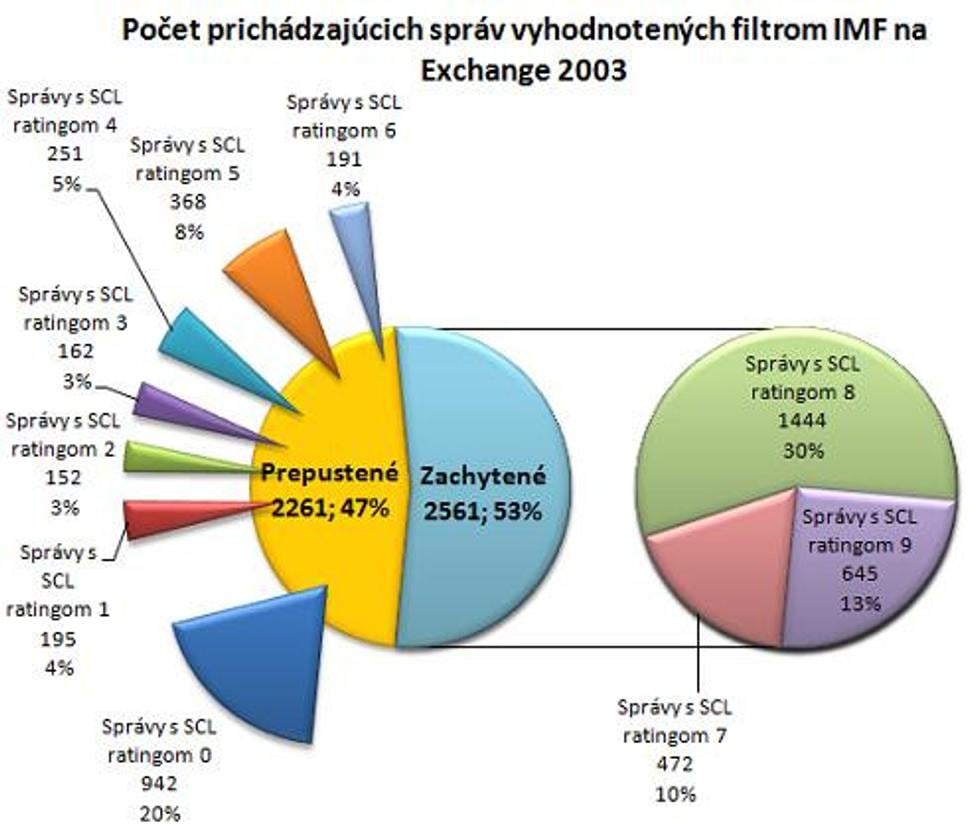

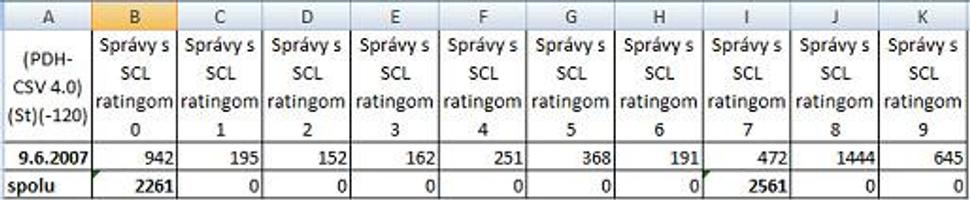

V mojom článku je graf vytvorený z údajov jedného SBS 2003, ktorý mám v správe a tento graf som predkladal vedeniu na ukážku koľko práce musí ich server urobiť ;-). Chcel som mať v grafe rozdelené jednotlivé počty správ podľa ratingu, ale aj celkové percento prepustených a zachytených správ, aby bolo viditeľné či zmena nastavenia IMF bude mať veľký vplyv na firemnú komunikáciu alebo nie. Zdrojová tabuľka obsahuje počty podľa jednotlivých SCL ratingov a tiež sumu prepustených a neprepustených správ.

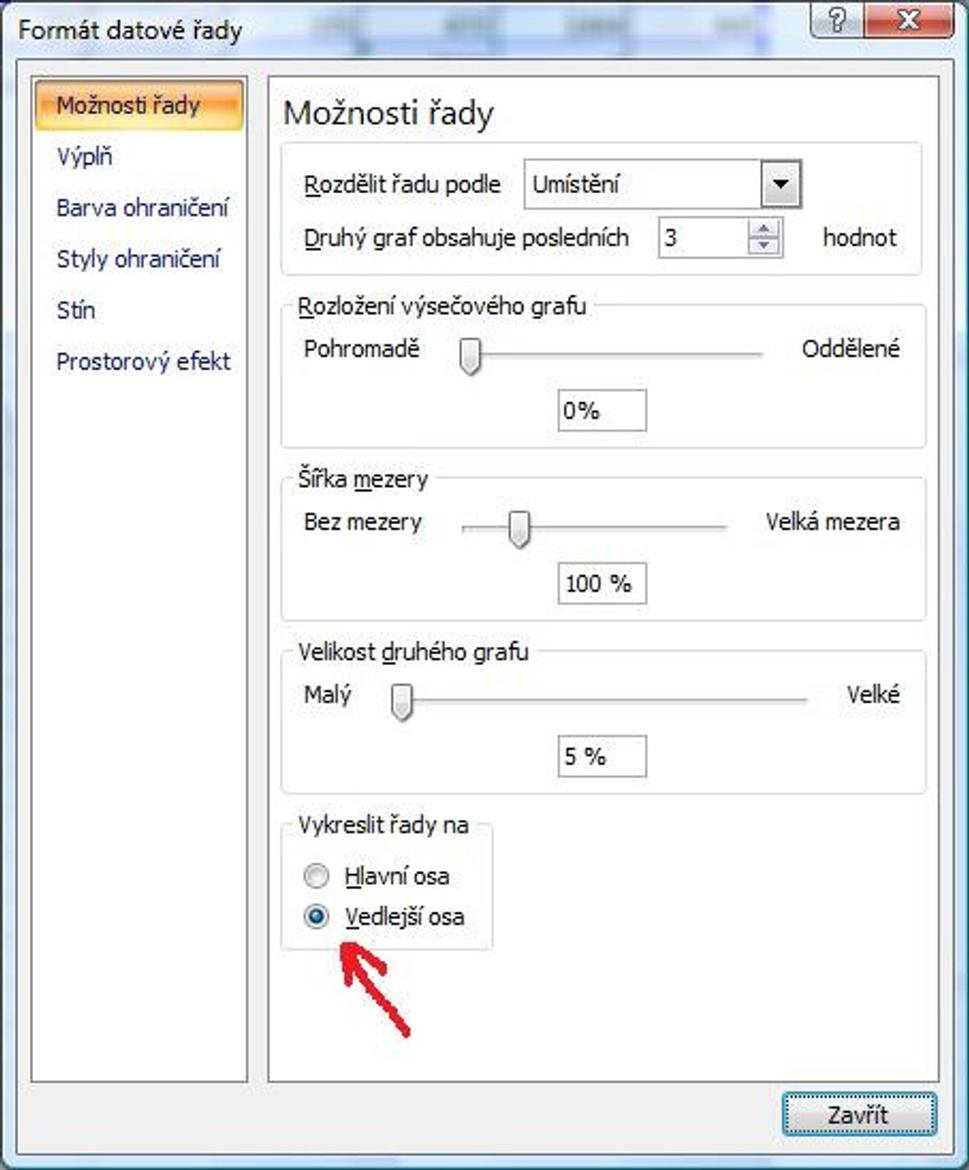

Koláčový graf z dvoch radov údajov vytvoríte jednoduchým spôsobom. Označte celú tabuľku a vložte koláčový graf s druhým doplnkovým koláčom (toto nie je nutné ak nechcete doplnkový koláč). Vznikne graf kde je vhodné na základe mojej tabuľky zmeniť položku či rady tvoria stĺpce, alebo riadky. Týmto dosiahnete vzhľad grafu, ktorý bude zobrazovať čiastkové údaje, ale nie celkové rozdelenie. Pridanie ďalších údajov z tabuľky urobíte zmenou vlastností údajovej rady tak, že zakliknete možnosť na vedľajšej osi (pravý klik na koláč > formát dátovej rady a zakliknúť príslušnú položku).
Týmto vytvoríte druhý vložený graf, ktorý je ale zakrytý tým pôvodným. Teraz už len stačí myšou poposúvať jednotlivé časti grafu a tým vznikne zložený graf ako na obrázku. Možno bude potrebné trochu upraviť popisy v grafe a z toho druhého ich vymazať, lebo inak by ich tam bolo zbytočne veľa.
Viem, že tento vzhľad sa bežne nepoužíva a je vhodnejšie zvoliť iný typ grafu, príp. dva samostatné koláče, ale niekedy sa to môže hodiť ;-). Vo verzii 2003 je vytvorenie tohto vzhľadu s čiastkovým koláčom dosť nepohodlné, ale pri samostatnom grafe je to v pohode a dve rady sa použiť dajú.
